铁路隧道机械化施工中凿岩台车配套类型及效率分析
随着“一带一路”倡议的推进，我国铁路建设重心持续向中西部地区转移，并逐渐呈现出“大断面、长距离、高风险”的特征，对施工工艺与技术装备提出了更高的要求。钻爆法因效率高、成本低和适应性强，被广泛应用于各类地质条件下的隧道建设中。然而，人工钻爆难以满足安全与效率的双重要求，机械化配套装备逐渐取代传统作业的模式，“减人增效、以机代人”已经成为当前铁路隧道施工的刚性需求与发展方向。
凿岩台车作为钻爆法机械化施工的核心装备，性能不仅与控制方式密切相关，还受钻臂数量与配置布局的影响。不同组合在效率、适应性、精度与成本方面差异显著。当前实践中仍存在选型不合理、效率波动大和超欠挖控制困难等问题，尤其在软弱围岩、大断面及复杂地质条件下更为突出。施工组织、作业空间及人员技术水平的限制，使得部分项目仍依赖手工风钻或机械化水平有限的传统施工模式，影响整体进度和质量。
因此，如何根据围岩条件、断面尺寸和施工需求，科学选择凿岩台车的控制系统与钻臂配置，实现高效、安全、经济的机械化施工，已成为当前铁路隧道施工领域亟待解决的关键问题。本文围绕铁路隧道机械化施工中凿岩台车的配套类型及效率展开研究，并以秦岭太兴山隧道为实例，对比分析凿岩台车与传统风钻的施工表现，为合理选型提供技术参考。
１ 隧道施工机械化发展现状及趋势
１．１ 隧道机械化钻爆法施工发展及现状

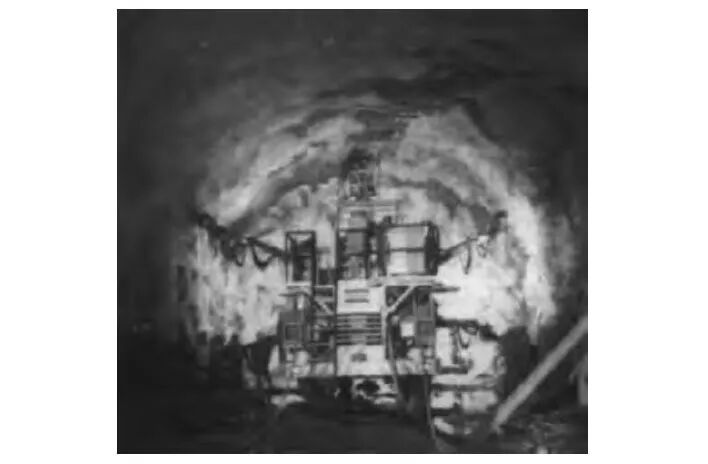

隧道机械化钻爆法施工是利用凿岩台车、钻注锚一体机和自动立拱台车等大型机械化设备及其配套工艺完成隧道开挖和支护流程。２０世纪８０年代，我国首次在衡广复线大瑶山隧道引进并试验了大型机械化装备，如图１所示，随后在大秦铁路军都山隧道推广。２０世纪９０年代后期，由于进口设备老化，维护成本增高，加上国内巨大的人口红利，隧道施工一度又回到人山人海模式。
近年来，随着国产装备性能提升和成本下降，机械化施工逐渐成为主流。在长期工程实践中，施工单位在材料选择、设备配套、施工组织和工艺流程方面积累了丰富经验，逐步形成了面向长大隧道的钻爆法机械化快速施工成套技术体系。该体系以超前地质预报为前提，融合精细化开挖、高性能初期支护、智能防排水、高质量衬砌和装配式结构等工艺，依托智能凿岩装备和信息化管理系统，实现了钻爆法施工从传统作业向高效、精准、智能控制的跨越。
此外，国内众多学者对隧道钻爆法机械化施工的研究持续深入。关宝树针对我国隧道机械化施工面临的制约因素，提出了适用于我国隧道机械化施工的发展方向；王志坚结合郑万高铁大断面隧道建设，从掌子面稳定性、工法优化和信息化管理等方面提出了一体化智能建造体系；王明年从理论角度探讨了全断面机械化施工下掌子面稳定性及超前支护机制；刘飞香团队聚焦川藏铁路特殊环境，提出了智能感知、数据融合、动态响应等成套装备支持；蒋小锐依托京张高铁八达岭长城站工程，探索了智能感知与反馈调控在地下工程施工中的应用路径。
１．２ 目前存在的问题和发展方向
钻爆法隧道机械化施工已初步适应钻爆法智能建造的基础要求，但仍存在顶层设计不足、施工管理水平低、智能化装备应用单一、多工序施工协同性差等问题，现阶段，隧道钻爆法施工过程中存在岩芯收获率低、超欠挖控制难度大、拱架设立效率低下、湿喷回弹率高、锚杆注浆密实度低、部分区域衬砌质量难以保证等挑战。

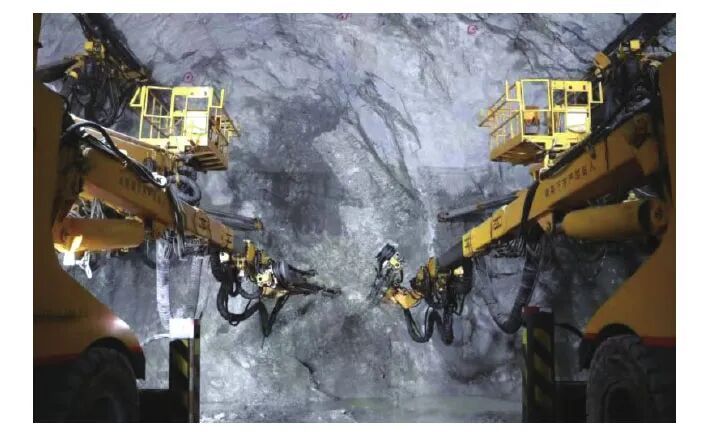

凿岩台车作为核心装备面临效率与精度的双重挑战，既要追求缩短工期以控制成本，又需确保炮眼布置能够实现与设计方案的毫米级匹配。在复杂地层中，过高的人工依赖和动态响应滞后等问题进一步制约了施工效率。凿岩台车作业现场如图２所示。
隧道建设已从大规模建设向高质量建设转变，机器代人、少人化、无人化、智能化成为隧道建设发展的必然趋势。未来，凿岩台车需向智能感知、自适应控制与协同作业方向演进。同时，ＢＩＭ、ＧＩＳ与数字孪生平台的融合应用，有助于实现施工组织进度管理和质量管控的全过程信息化管理，进一步提升装备系统在极端环境中的适应性和可靠性，推广“远程化”智能作业模式，提高施工安全性和机械化水平。
２ 凿岩台车类型及性能分析
智能台车在硬岩条件下日进尺可达８～１２ｍ，但我国８０％以上隧道仍采用人机协作模式，存在能耗高、地质适应性不足等问题。本文对凿岩台车控制系统差异与钻臂作业模式进行分析，为钻爆法铁路施工的装备选型提供参考。
２．１ 按操作控制系统分类
２．１．１ 手动凿岩台车
手动凿岩台车通过人工操作手柄，实现钻臂的定位与钻孔作业。其作业流程为：操作人员依据设计图纸对掌子面进行孔口标定，根据经验调整钻臂方向和角度，当钻孔参数与钻臂光标位置相一致时启动推进梁，由液压系统驱动凿岩台车完成钻孔。
该类产品初期钻进速度较快，单循环钻进深度１.７～２.８ｍ，但其整体作业效率依赖人工操作熟练度和地质条件。工期紧张时，为满足循环爆破节奏，炮孔深度常缩短至２ｍ以下，导致单循环爆破进尺不足１.５ｍ，周边孔轮廓成型也差。
手动凿岩台车未配置钎杆（钻头）位姿传感器，钻孔姿态调整完全依靠人工判断，钻孔精度和效率难以保证。且钻孔顺序的选择往往不是最优解，既降低了施工效率，增加了爆破成本，又需避免钻臂之间及钻臂与岩壁的碰撞，增加了作业复杂度和危险性。
钻杆在非均质岩体中易受弯曲、振动影响产生轨迹偏移，由于作业区域存在视觉盲区，现场作业人员缺乏对爆破方案的快速调整与决策支持，终孔深度仍需操作人员凭经验进行无辅助决策，导致炮孔深度和角度误差大，平均偏差达１１ｃｍ，远超光面与楔形爆破所要求的精度，易引发超欠挖影响轮廓平整度并产生误差积累效应。
手动液压凿岩台车存在以下关键性问题：
（１）超欠挖风险大。钻孔偏差使爆破能量分布失衡，导致围岩损伤扩大及轮廓成型劣化。
（２）作业一致性差。施工质量极度依赖操作人员经验，不同操作手间作业差异明显，难以标准化。
（３）安全风险高。作业人员虽处于掌子面后方５～８ｍ的平台上，但暴露在高强度粉尘、噪声与废气环境中，长期作业对健康构成威胁。
（４）智能感知缺失。缺乏姿态监测、轨迹控制、终孔识别等关键智能感知手段，难以满足现代隧道施工对高精度、高效率的要求。
综上，手动凿岩台车已成为限制隧道钻爆法施工机械化水平提升的主要瓶颈，急需通过智能装备加以替代与升级。
２．１．２ 全电脑凿岩台车

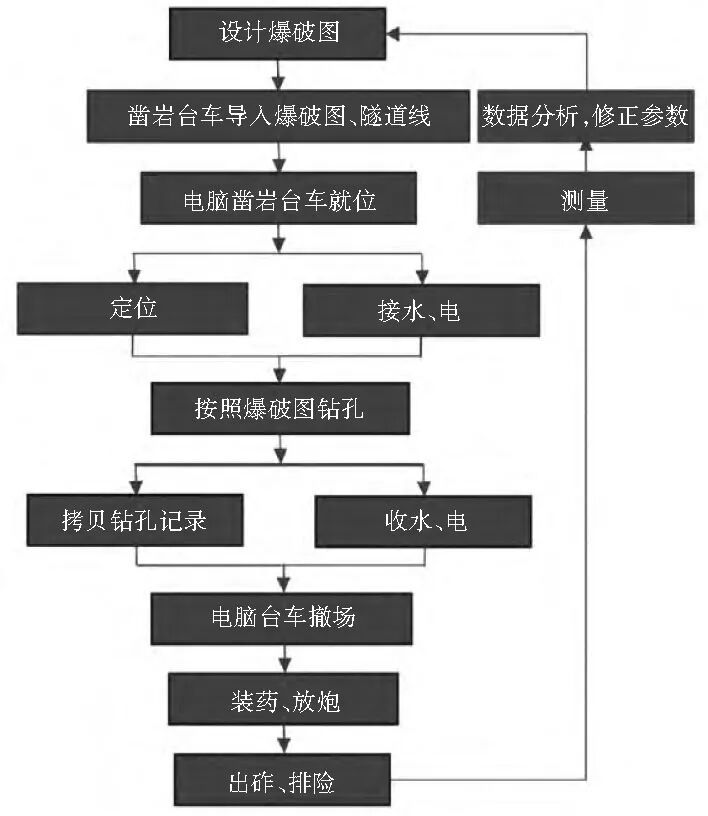

全电脑控制凿岩台车（智能凿岩台车）融合定位系统、炮孔图管理、运动控制和人机交互模块，实现钻孔全过程数字化和自动化控制，作业流程如图３所示。
在设计阶段，技术人员预先完成炮孔图的绘制，将炮孔位置、深度及角度等参数输入台车控制系统。作业时系统自动解析图纸信息并引导完成孔口确认与钻臂姿态调整，结合运动学算法规划路径，自动执行钻进，操作人员仅需监控设备状态并根据地质条件适时调整关键参数。

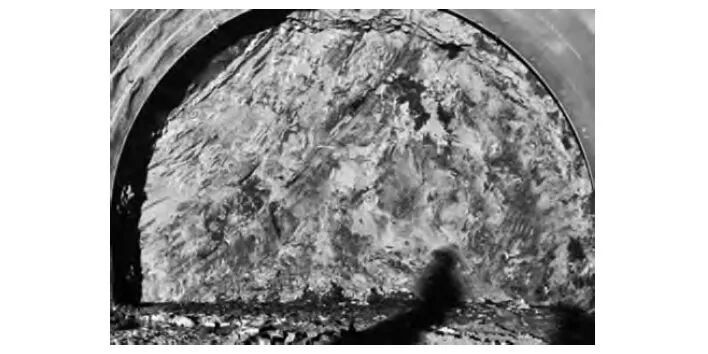

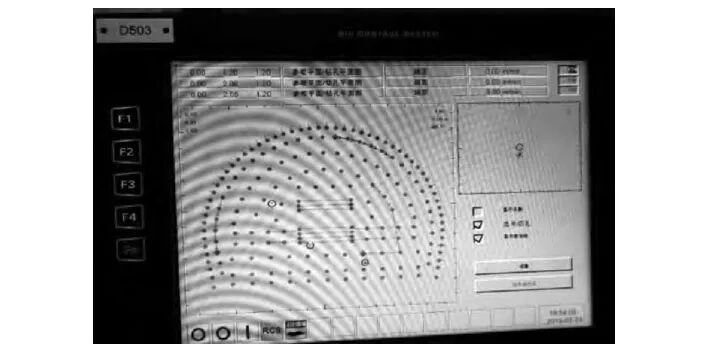

全电脑凿岩台车通过自动校准钻臂姿态和实时反馈孔位变化，与传统手动凿岩台车相比，全电脑控制模式下的炮孔定位精度明显提升（见图４）。由于所有钻孔均严格按照预设图纸执行，炮孔的角度偏差控制在０.５°以内，位置误差控制在５ｃｍ以内，显著优于人工操作１１ｃｍ的误差水平。即使面对复杂的掌子面地形或倾斜断面，也能保持周边孔成孔的平直性与深度。
全电脑凿岩台车代表了当前机械化掘进装备的先进发展方向，其主要优势体现在：
（１）严格依据预设钻孔参数作业，实现“准、平、直、齐”高精度作业。
（２）配合探地雷达实现超前地质预报，通过实时采集钻进参数动态调整钻孔深度与间距，优化爆破方案。
（３）集成钻爆管理平台，支持三维激光扫描、超欠挖监测与施工质量可视化。
（４）结合深度学习为动态爆破设计与施工提供更精确的决策支持；内嵌避障算法实现多钻臂协同作业，模块化设计允许根据工程需要快速更换钻臂、切换锚杆作业模式。
（５）结合５Ｇ实现凿岩台车和凿岩机故障自诊断、远程操作、远程监控。
综上，全电脑凿岩台车通过智能系统对爆破设计数字化加载并精确执行，将“人”的因素最大限度排除在钻孔误差之外，极大提升了隧道爆破作业的标准化水平，是未来隧道机械化掘进的主流方向。
２．２ 按钻臂数量分类
在铁路隧道施工中，钻臂数量直接影响掘进效率、钻孔精度与成本控制。本文分析不同钻臂配置在工程实践中的效率优缺点、钻孔误差、钻孔效率、精度及超挖控制能力。
２．２．１ 单臂凿岩台车

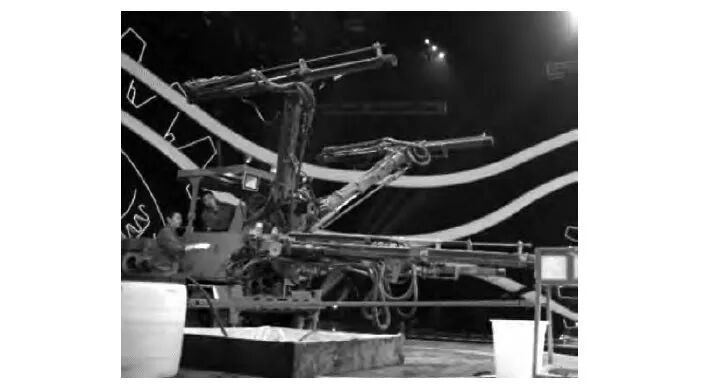

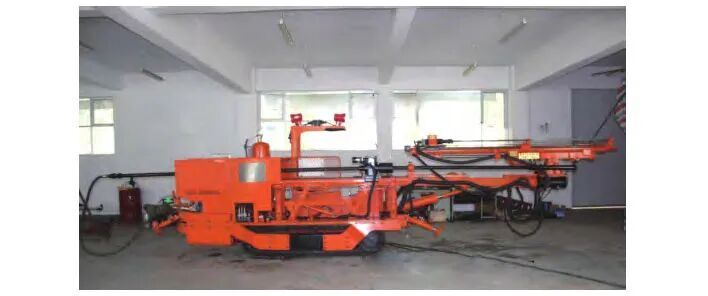

单臂凿岩台车如图５所示，结构紧凑，自由度少，在较为狭窄的隧道中具有出色的机动性。

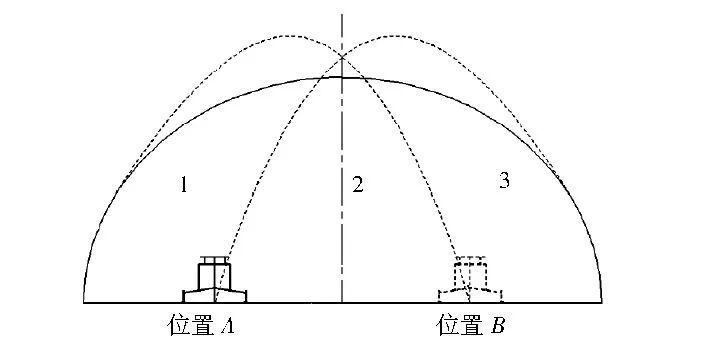

在隧道上部断面施工时，采用先左后右，先上后下的作业顺序。由于作业半径受限，单臂凿岩台车需要进行横向移动实现全面覆盖。如图６所示，设备在位置Ａ时可覆盖区域１和区域２，移至位置Ｂ后则覆盖区域２和区域３，从而保证完成所有炮眼的钻凿作业。
在硬岩中可有效破碎抗压强度＞８０ＭＰａ的花岗岩。单臂系统因关节数少，其累计定位误差较小，孔底偏差为孔深３％～５％。在重庆甘悦大道隧道项目中，通过升级Ｔ３８螺纹钻杆和优化液压系统散热，单臂凿岩台车在砂岩与砂质泥岩地层中实现钻孔速度超过１.５ｍ／ｍｉｎ，超挖量从１５ｃｍ降至１２ｃｍ以下。
２．２．２ 双臂凿岩台车

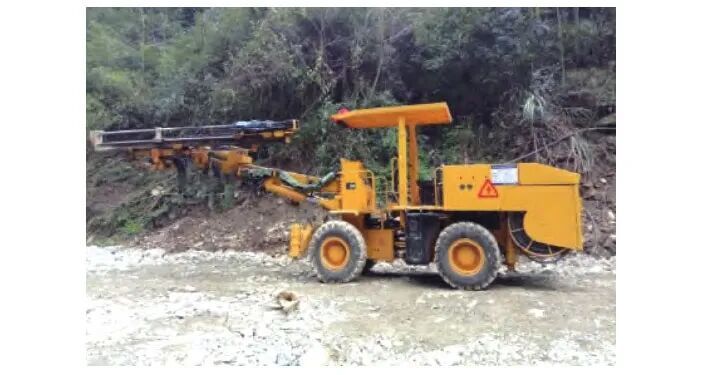

双臂凿岩台车配有两个独立钻臂，适用小断面空间，可钻孔深度达４.５ｍ。某高海拔铁路隧道施工中，双臂凿岩台车平均开挖进尺达到了２.８ｍ，炮眼利用率为９３.３％，如图７所示。

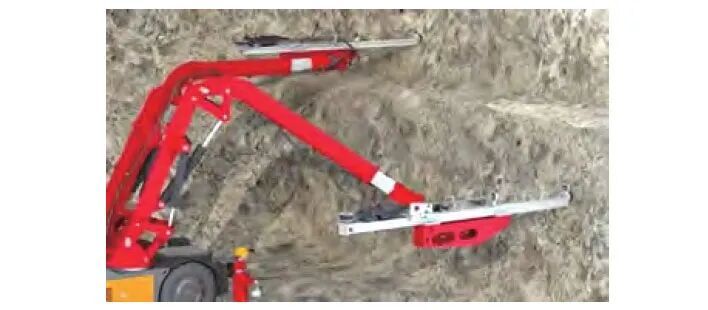

新型双臂凿岩台车（见图８）可同时钻大孔径（１２０ｍｍ）和小孔径（３８ｍｍ）孔，钻小孔径的钻臂可以任意回转３６０°，钻臂可以最大限度地靠近隧道岩壁。
在来福隧道等大断面隧道施工中，传统双臂凿岩台车液压伸缩平动钻臂的长度及其适应性存在不足，难以满足不同开挖工法的施工要求，且易发生卡钻问题。针对这一问题，研发了加长、加高型双曲臂凿岩台车，如图９所示，大臂长度增加１８００ｍｍ，可适用于１６ｍ×１２.５ｍ断面，炮孔的钻孔及洗孔时间约为９０ｓ，循环进尺可达３.５ｍ，有效提升了软弱围岩上下台阶法施工效率。
２．２．３ 三臂凿岩台车
三臂凿岩台车是目前铁路隧道施工中应用最广泛的高效钻孔装备，适用于中大型断面的快速开挖，如图１０所示。通常由１、３号臂完成周边孔、内圈孔及压顶孔钻进，２号臂负责掏槽孔及底板孔钻进，作业半径集中在６～８ｍ范围内，实现“上探天、下掘地、左右横扫”的全断面覆盖。
在郑万高铁高家坪隧道、蒙华铁路九岭山隧道等项目中，ＺＹＳ１１３型全电脑三臂凿岩台车被广泛应用。相较于传统液压三臂凿岩台车需人工全站仪放点１.５～２ｈ并搭设作业平台，全电脑三臂凿岩台车可实现快速定位，仅需５～８ｍｉｎ，并在台车就位后同步完成水电接通及钻孔准备，大幅缩短准备时间。
在单工作面条件下，三臂凿岩台车在Ⅱ、Ⅲ级围岩月平均进度１５０ｍ、Ⅳ级围岩月平均进度８０ｍ、Ⅴ级围岩月平均进度５０ｍ。在郑万高铁苏家岩隧道进口段，三臂凿岩台车在Ⅲ级围岩条件下单循环进尺为３.６ｍ、Ⅳ级３ｍ、Ⅴ级１.６ｍ，平均钻孔时间分别为１２０ｍｉｎ、１１０ｍｉｎ和９０ｍｉｎ，相比风动凿岩机，效率分别提高了７５％、６３.６％和５５％。这使得施工循环时间缩短约４０％，显著提升了进度。
高精度钻孔显著减少超欠挖量，据现场监测，采用全电脑三臂凿岩台车后，隧道轮廓偏差可控制在设计断面的５％以内，超挖量减少１５％以上，提高了断面成型质量并节约了衬砌和喷锚支护材料，带来了可观的经济效益。
在高寒地区，如邦达隧道地处西藏邦达草原，平均海拔４５００ｍ，中铁装备智能型三臂凿岩台车进场施工后，单孔钻进速度达到约２.５ｍ／ｍｉｎ，单循环凿岩作业不超２ｈ，对复杂的高原施工环境表现出了良好的适应性。
三臂凿岩台车具有显著的效率和精度优势，但初期投资较高，对施工场地宽度、通风排烟及维护条件要求较高；若操作人员未能掌握设备特点或现场管理不到位，可能出现钻孔偏差大、爆破轮廓不整、超挖严重等问题。
２．２．４ 四臂凿岩台车
四臂凿岩台车自衡广铁路复线大瑶山隧道首次引进以来，逐渐在中大型隧道施工中得到应用。四臂凿岩台车如图１１所示。
四臂凿岩台车配备４个独立钻臂，作业覆盖面积可达２００ｍ²，宽度１７.６ｍ，高度１３.４ｍ。在铁路双线隧道的建设中，标配是两台三臂凿岩台车，空间占用大，人员投入多。新型四臂凿岩台车在郑万高铁湖北段罗家山隧道钻孔作业中，与两台三臂凿岩台车同时作业的时间相当，且单机作业减少了二次定位的时间。这种“一台顶两台”的模式，在大幅提升施工效率的同时，缩短了掌子面人员的暴露时间。
但由于设备体积较大，转场灵活性差，对隧道断面净空要求高，在小断面或断面变化频繁的隧道中使用受限。同时操作系统复杂，对人员技术水平要求高。整车运输受限时需拆解分批运输，增加拆装及运输的工作量并延长工期。在京九线二郎山隧道项目中，设备需从广东河源拆解后运送至施工现场，过程复杂且耗时较长，制约了工程进度。
２．２．５ 五臂及以上凿岩台车

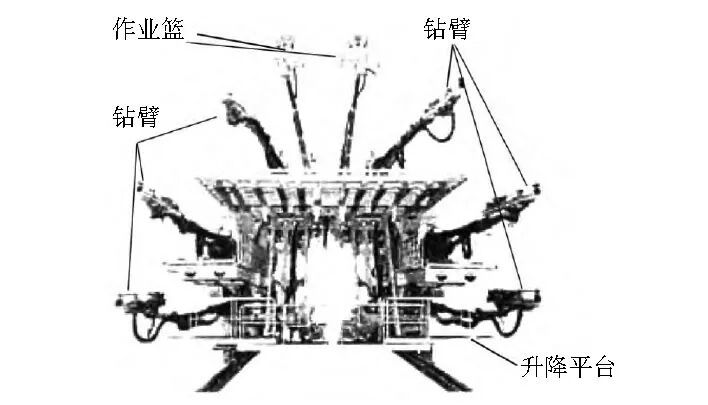

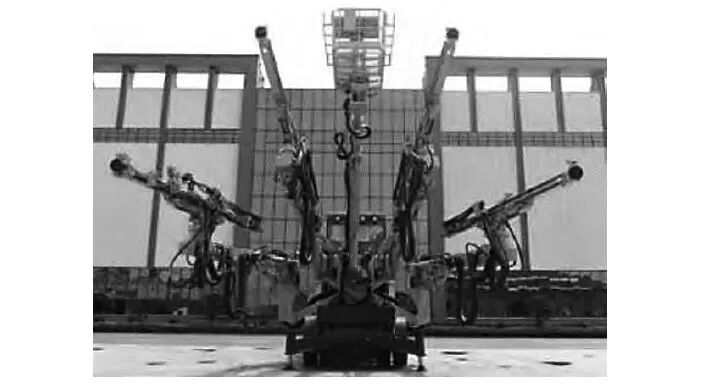

国内五臂凿岩台车的出现，灵感来源于“千手观音”像，旨在提升隧道掘进的综合效能，配备５个（及以上）独立操作的钻臂，可同时在不同位置钻孔，如图１２所示。
在大断面开挖中采用多台设备，实际操作上多有不便，日本研发出六臂凿岩台车，并在新干线铁路隧道应用（见图１３），实现了单机全断面施工，大幅缩短钻了孔时间。

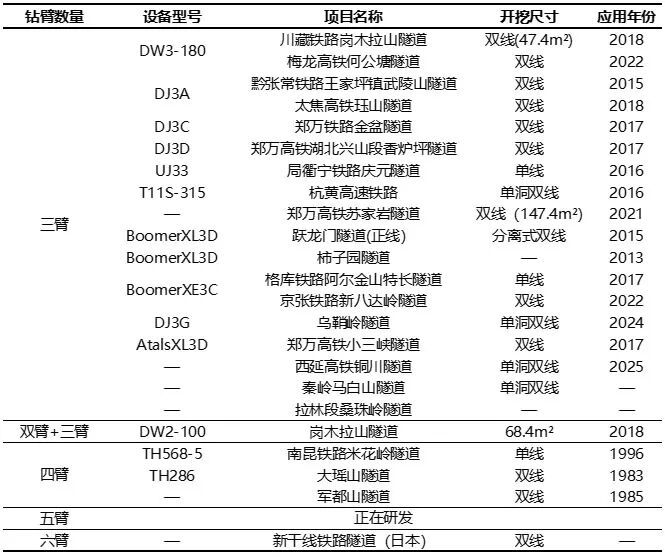

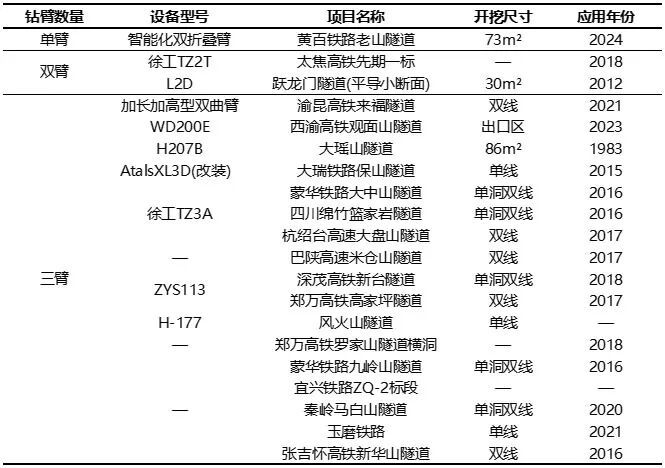

铁路隧道采用凿岩台车施工案例见表１。
３ 单线／双线隧道台车选型优化
单线与双线隧道在断面大小、作业空间及施工组织方式等方面存在显著差异，其适配的凿岩台车数量与钻臂形式亦应区别对待。
３．１ 单线隧道
单线隧道断面多在７０ｍ²以下，宜优先配置一台三臂凿岩台车或两台二臂凿岩台车，在断面较大且需要全断面施工时，可选用一台四臂凿岩台车以提升作业覆盖能力。
米花岭隧道是南昆铁路全线工期控制的重点工程，作为当时国内最长的铁路单线电气化隧道，该工程采用全断面开挖，选用门架式全液压四臂凿岩台车进行钻孔作业，该设备具备平行钻孔功能，钻进速度达２.０～２.５ｍ／ｍｉｎ。
３．２ 双线隧道
双线隧道断面较大，施工掌子面可容纳两台设备同时作业，常采用两台三臂凿岩台车或“二臂＋三臂”组合左右协同作业，在复杂围岩工期紧张的情况下，可选用两台四臂凿岩台车。
小三峡隧道作业配备两台三臂凿岩台车。在Ⅱ、Ⅲ级围岩月平均掘进速度达到１８０ｍ，最高可达２１０ｍ；在Ⅳ级围岩段，单循环进尺平均达到３.３ｍ，表现出良好的施工效率。此外，来福隧道出口段穿越Ⅲ～Ⅴ级软弱围岩区，断面大且地质复杂，采用加长型双臂凿岩台车配合台阶法施工。郑万高铁罗家山隧道等案例中，四臂凿岩台车被称为“一台可顶两台常规设备”，可覆盖２００ｍ²以上断面。
４ 秦岭太兴山隧道中的应用比较

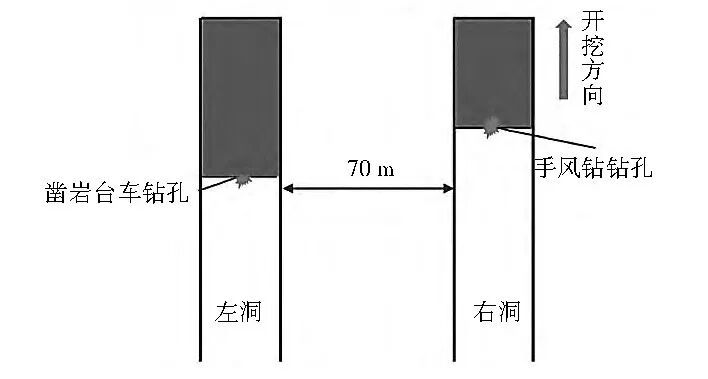

以西康铁路秦岭太兴山单线双洞隧道为例，对比分析人工风钻和凿岩台车在Ⅲ级围岩全断面开挖条件下的施工效率。该段施工左线采用古河ＪＴＨ３２００三臂凿岩台车，右线采用人工手风钻，如图１４所示。
４．１ 凿岩台车钻孔爆破
凿岩台车外形尺寸为１７.１ｍ×３.１ｍ×４.２ｍ，针对推进梁过长导致掏槽孔布置受限的问题，将两侧机械臂长度由７.１ｍ缩短至６.１ｍ，改造后钻孔深度可达４.０ｍ。为确保钻孔精度并减小外插角，掌子面配置２名人员实时监控和微调掏槽孔、周边孔钻孔角度和位置。起爆顺序按照掏槽孔、周边孔、辅助孔依次进行，确保能量的有效传递和爆破效果的均匀性。
４．２ 爆破效率对比

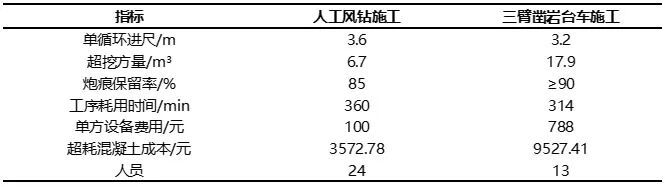

在Ⅲ级围岩条件下，两种钻爆工法效率对比如表２所示。
人工风钻法初始投资低、地形适应性强，其平均钻孔速度为２～３ｍ／ｍｉｎ，单循环钻孔耗时约２７０ｍｉｎ，循环进尺可达３.６ｍ，平均线性超挖量仅为７ｃｍ，有效降低了混凝土回填成本。但该工法对人工依赖程度高，共配备２３把手工钻、２４名施工及维修人员，人工成本占总费用３５％以上，且作业人员长期暴露于掌子面，存在较高的施工安全风险。
相比之下，凿岩台车施工在初期投入上成本较高，设备折旧、配件消耗及油料费用显著高于手风钻。在人工引导钻孔和精准起爆参数控制下，其钻孔效率达３.２ｍ／ｍｉｎ，单循环钻孔时间为３１４ｍｉｎ，爆破进尺可达３.４～３.６ｍ，炮痕保留率超过９０％，平均超挖量可控制在１９.９ｃｍ，但仍是手风钻的两倍，导致单循环混凝土回填成本增加５９５４.６３元。受限于单线隧道作业空间，仅能布置一台三臂凿岩台车，若配备四臂或五臂岩台车并结合智能装药设备，施工效率与质量控制将进一步提升。凿岩台车施工人员数量仅为手风钻法的一半，操作人员远离掌子面高危区域，配合简易台车后，装药和连线仅需８人完成。
４．３ 案例总结分析
太兴山隧道实践表明，人工手风钻在铁路隧道施工中的作用已发挥到极致，凿岩台车在超欠挖控制与综合成本方面暂不具备绝对优势，且推广受限于现行的钻爆施工定额标准滞后。但隧道施工机械化是不可逆转的趋势，随着人员专业化培养和定额标准科学化重构，凿岩台车必将逐步替代手风钻，成为引领我国隧道工程向机械化、高效化、绿色化发展的关键力量。
５ 结论与建议
（１）凿岩台车是钻爆法隧道机械化施工的核心装备，全电脑凿岩台车在钻孔精度、施工效率和作业环境安全性方面表现突出。
（２）单线隧道宜优先配置两台二臂凿岩台车或一台三臂凿岩台车；双线隧道推荐配置两台凿岩台车协同作业，可为两台三臂凿岩台车或双臂＋三臂组合；当掌子面空间受限或断面较大时，四臂凿岩台车更具适应性和效率优势。
（３）全电脑凿岩台车在实际推广应用中仍面临定额标准滞后和操作技术门槛较高的挑战。建议加快修订施工定额标准，以匹配机械化、智能化施工需求。同时加强自适应钻孔决策系统和智能爆破优化技术的研发，完善设备性能评价体系，推动我国隧道施工装备由“跟跑”迈向“领跑”。
