法国蒙特贝（Montabert）液压凿岩机技术特点
１ 蒙特贝公司液压凿岩机简介
蒙特贝（Ｍｏｎｔａｂｅｒｔ）公司位于法国里昂，目前主要业务是液压凿岩机和液压破碎锤的设计、生产与销售。
蒙特贝公司成立于１９２１年，生产气动设备。１９６５年生产出第一台手持式液压钻机。１９６９年生产出第一台机载式液压破碎锤，与液压挖掘机配套。１９７０年生产出第一台机载式液压凿岩机Ｈ４５。
蒙特贝液压凿岩机是液压破碎锤和液压凿岩机设计制造多年经验的结晶。蒙特贝公司工程师对冲击波传递和冲击机理理论有深入了解，首先提出了液压缓冲和渐进式冲击能量等新概念。
蒙特贝公司在圣普列斯特（Ｓａｉｎｔ－Ｐｒｉｅｓｔ）工厂具有现代化机床和精密热处理车间，制造和研发紧密结合。蒙特贝公司液压凿岩机的优势是高性能，高可靠性，维护周期长，钎具消耗低。
２０１０年以来，蒙特贝凿岩机在中国的销售和使用越来越多。浙江开山，江西鑫通，宣化华泰，江苏徐工，长沙铁建重工，浙江红五环，山河智能等企业生产的顶锤式凿岩台车和顶锤式钻机都采用了蒙特贝液压凿岩机。但是，关于蒙特贝液压凿岩机的结构原理，技术特点的文献资料极少。本文根据网络资料和蒙特贝宣传资料，分析和研究了蒙特贝液压凿岩机的结构与技术特点。
２ 法国蒙特贝公司凿岩机的型号

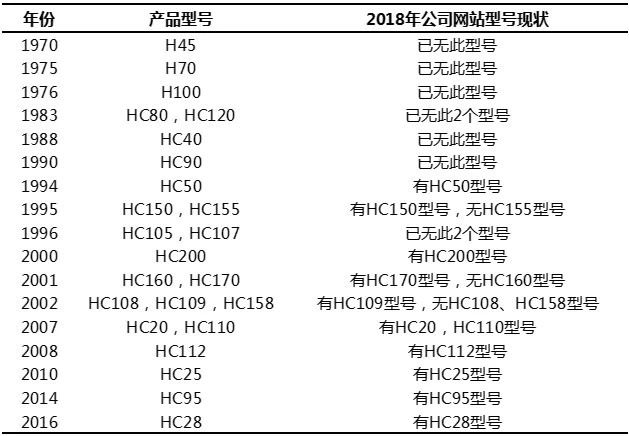

自１９７０年至２０１６年，蒙特贝公司共开发了２４个型号的液压凿岩机产品，见表１。但是在２０１８年公司网站上只能查到其中的１１种型号。１９７０～１９９０年之间的７个型号已经全部淘汰，２０１６年推出新产品ＨＣ２８。推陈出新，是产品的生存之道，企业发展的必由之路。
蒙特贝液压凿岩机型号代码中的“Ｈ”代表法语液压Ｈｙｄｒａｕｌｉｑｕｅ，“Ｃ”代表法语的能量回收阀Ｃｌａｐｅｔ ｄｅ ｒｅｃｕｒｅｐａｒｔｉｏｎ ｄ＇ｅｎｅｒｇｉｅ，数字无实际意义。

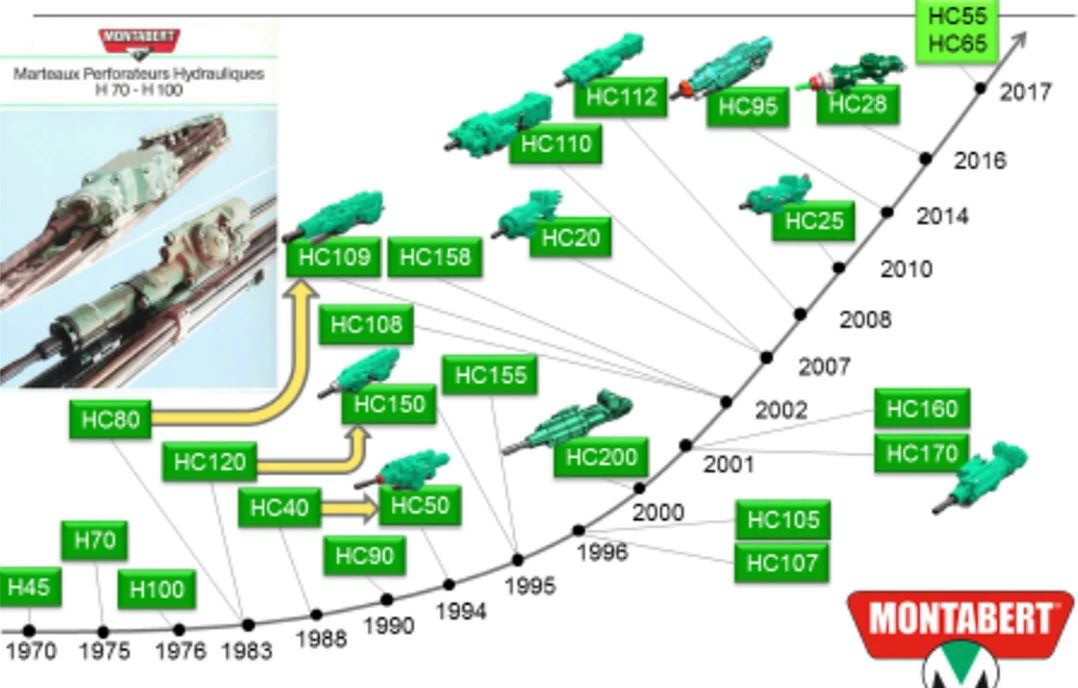

蒙特贝公司凿岩机产品型号历史回顾见图１。

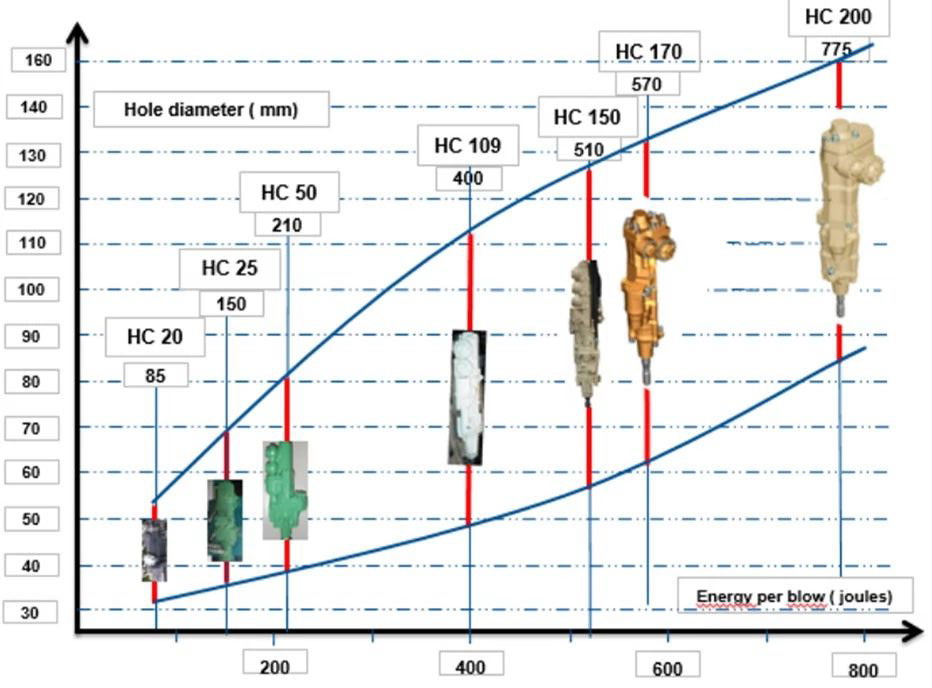

蒙特贝各个型号凿岩机冲击能与凿岩孔径范围见图２。
３ 蒙特贝液压凿岩机的结构类型概况

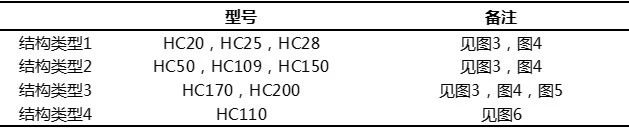

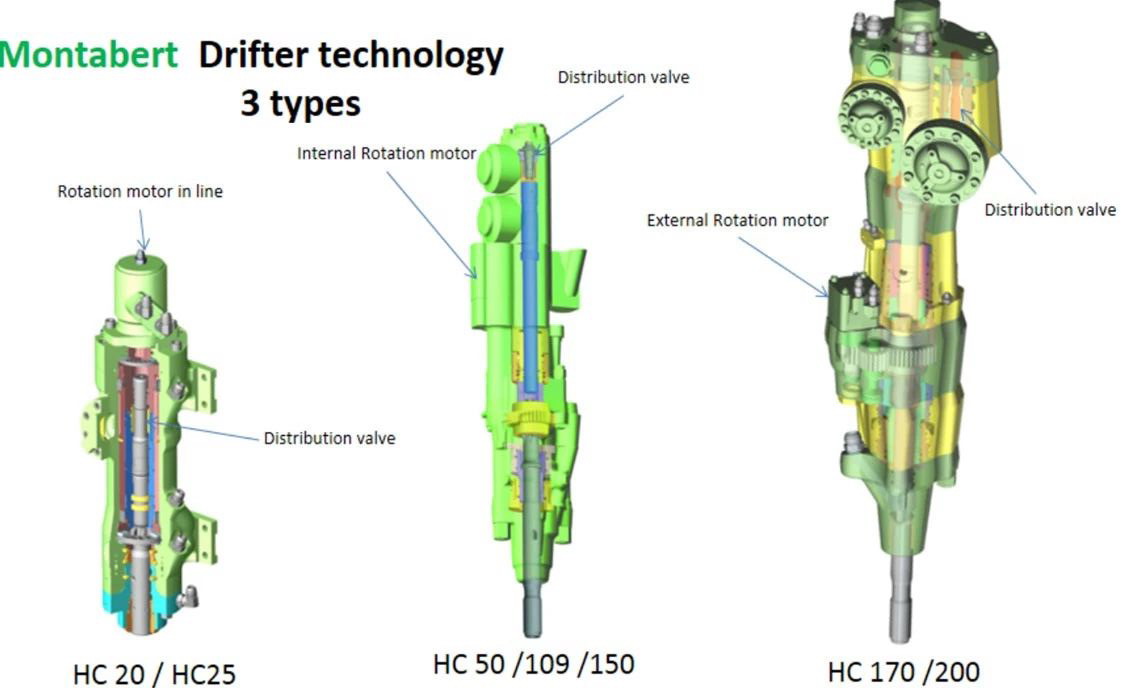

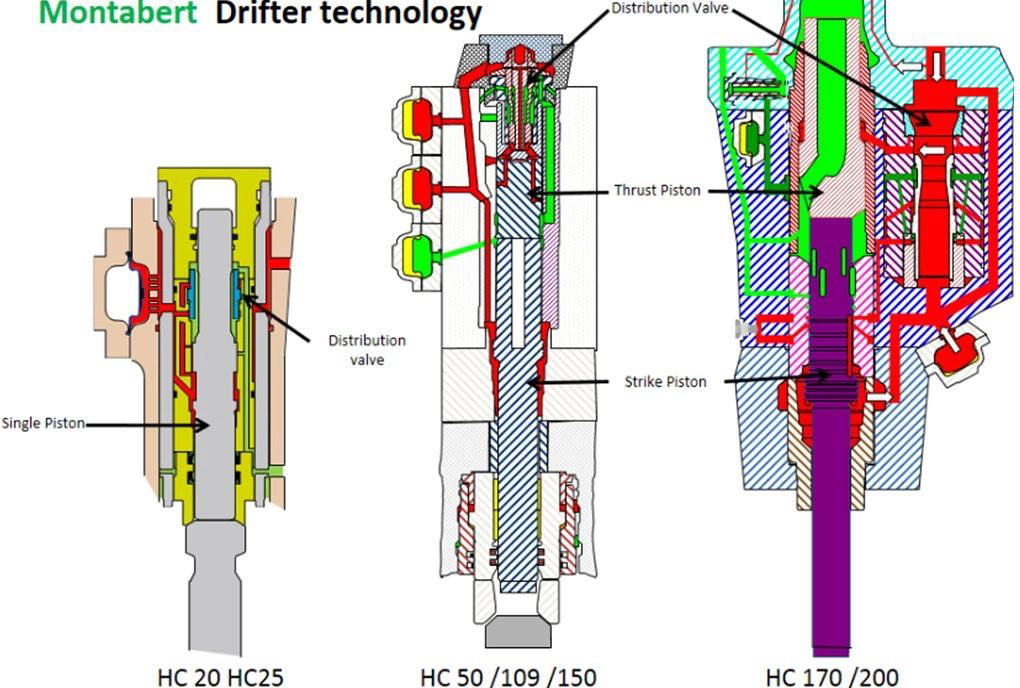

蒙特贝液压凿岩机的结构类型较多，根据现有资料，本文总结出四种结构类型，见表２。
４ 四种结构类型特点简介

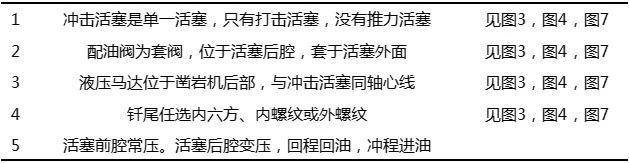

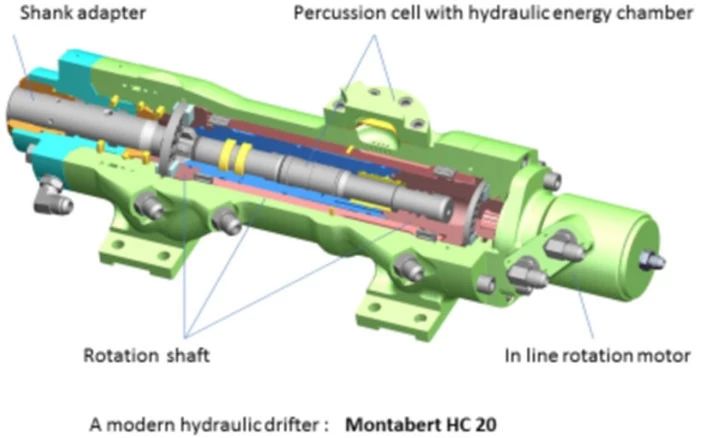

（１）蒙特贝ＨＣ２０／ＨＣ２５／ＨＣ２８液压凿岩机的结构特点见表３。

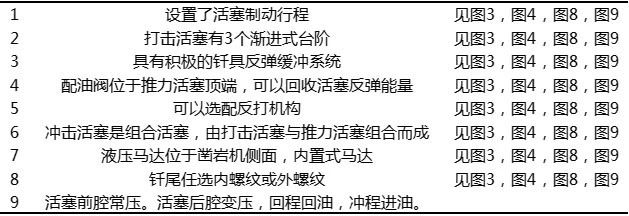

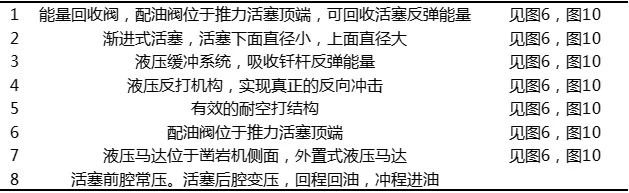

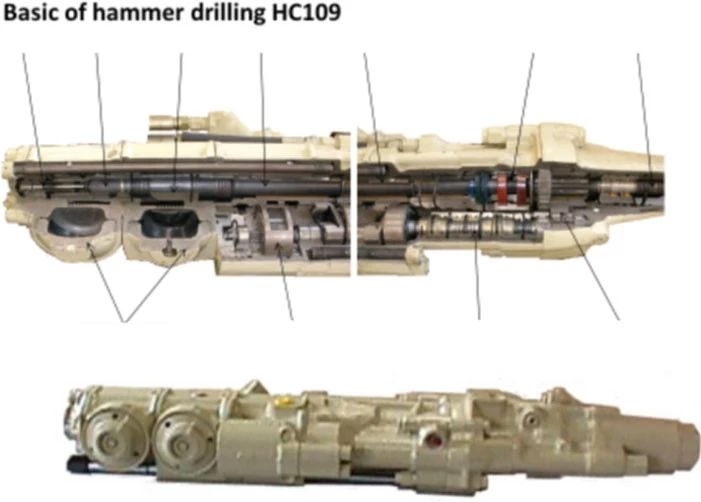

（２）蒙特贝ＨＣ５０／１０９／１５０液压凿岩机的结构特点见表４。

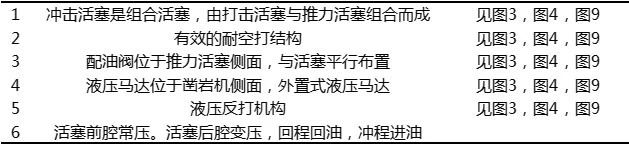

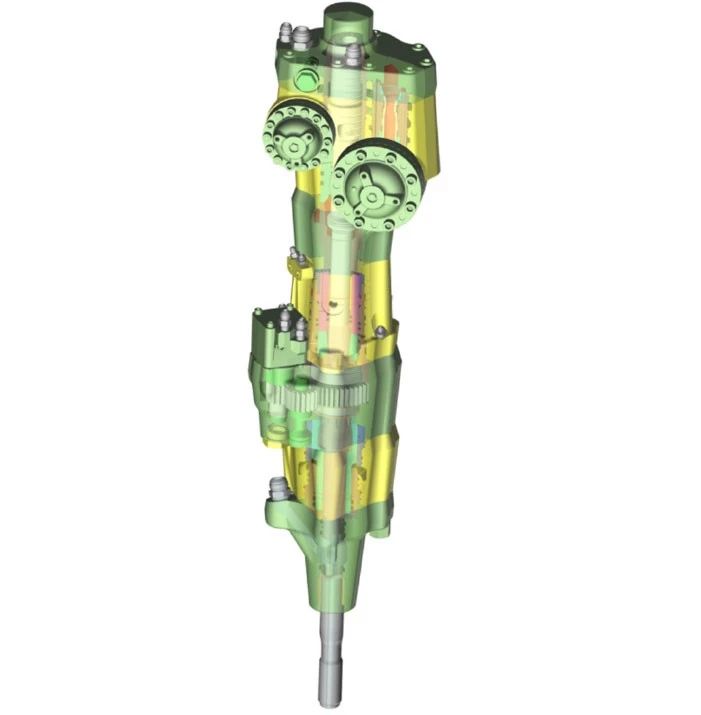

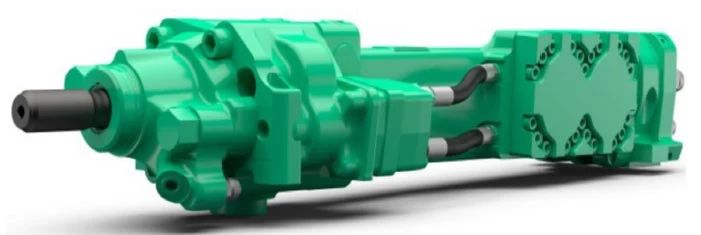

（３）蒙特贝ＨＣ１７０／２００液压凿岩机结构特点见表５
（４）蒙特贝ＨＣ１１０液压凿岩机结构特点见表６。
５ 蒙特贝ＨＣ５０／ＨＣ１０９／ＨＣ１５０液压凿岩机结构特点

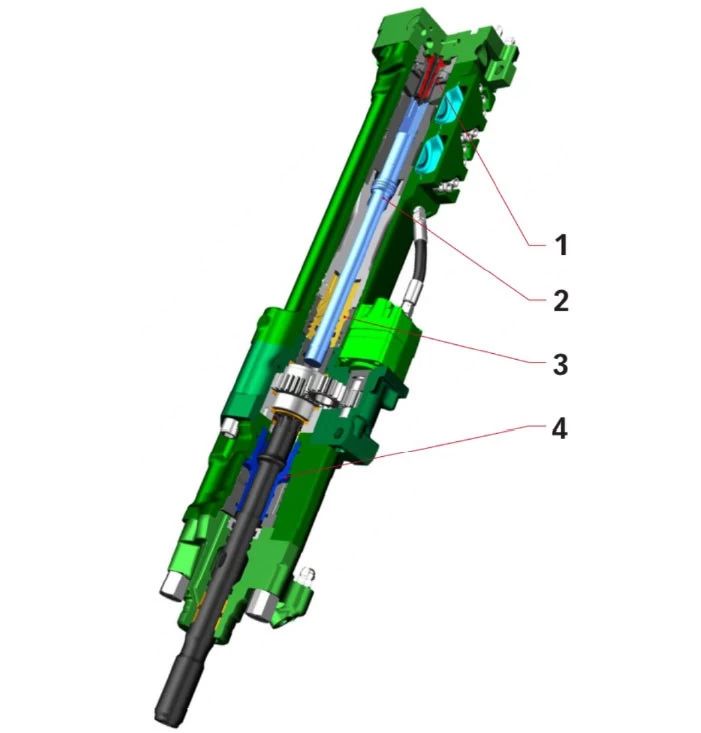

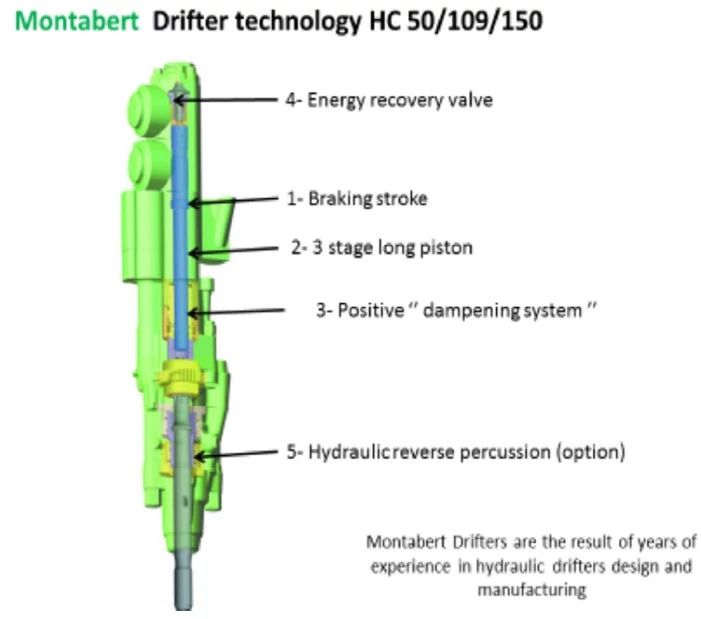

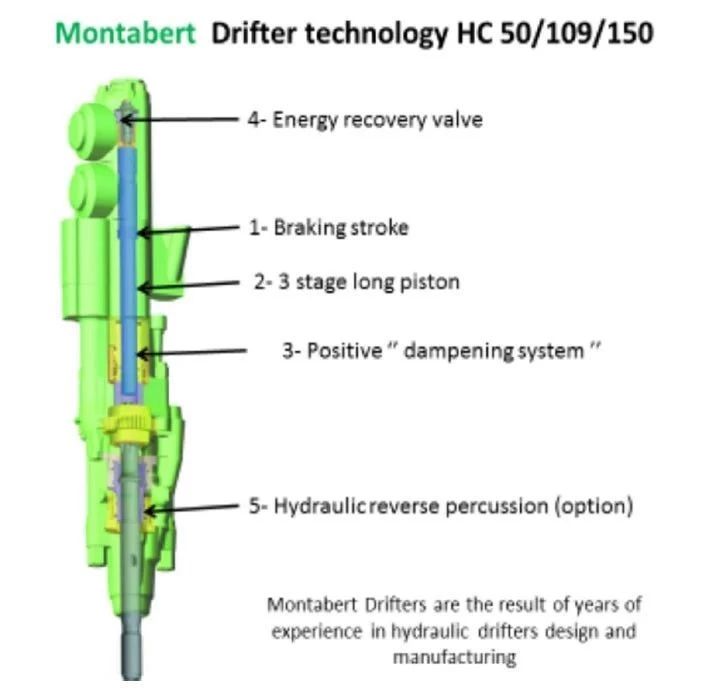

蒙特贝ＨＣ５０、ＨＣ１０９、ＨＣ１５０液压凿岩机结构特点见图１１。
５．１ 有效的耐空打结构

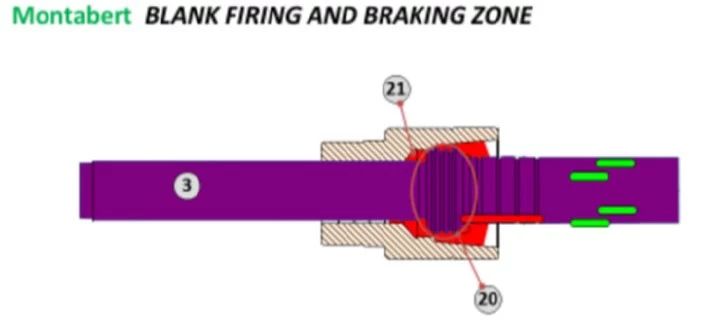

独特的耐空打结构（见图１１），冲击活塞３具有制动段２０（见图１２）。活塞制动段由４个台阶组成，从左到右，第１台阶直径稍微小于第２台阶，第２台阶直径稍微小于第３台阶，第３台阶直径稍微小于第４台阶。缸体制动段２１的直径与活塞第４台阶精密配合，如果活塞运动进入制动段，可以有效制动。
５．２ 渐进式打击能量
渐进式打击能量的结构见图１１。

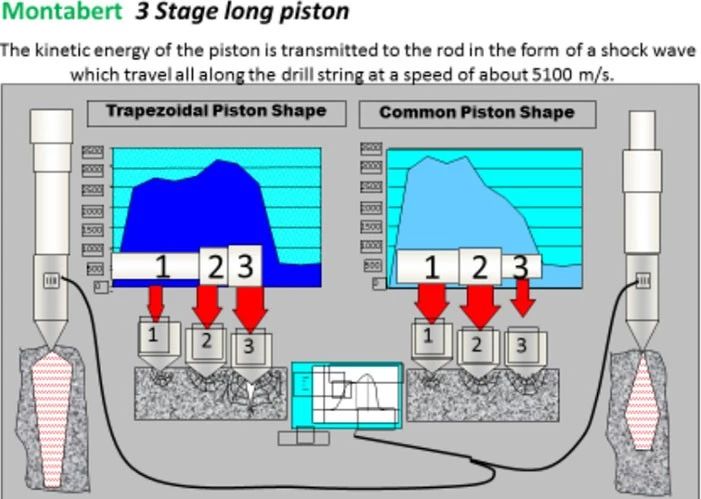

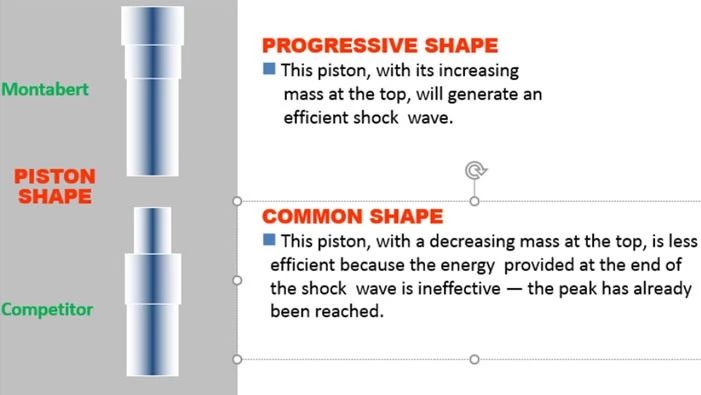

不同于常见的冲击活塞，蒙特贝凿岩机活塞呈梯形，活塞形状见图１３，从活塞下部到顶部，三台阶渐进式，直径逐级增加。可产生更有效，持续时间较长的梯形冲击波，见图１４。冲击能量更有效传递到钻头，减少了钻具的应力，提高了凿岩速度。
５．３ 积极液压缓冲系统
５．３．１ 液压缓冲系统的发展历程

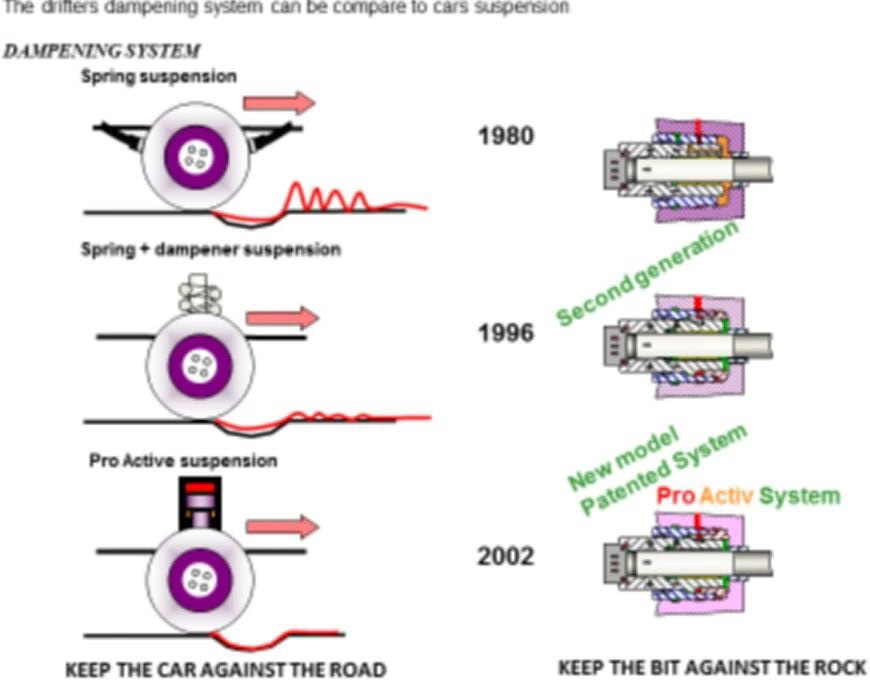

蒙特贝液压凿岩机缓冲系统经历了１９８０，１９９６和２００２三代改进，见图１５。
积极缓冲系统的缓冲活塞的作用不仅吸收了岩石反射能量的损失部分，而且还确保了对钎尾的持续推���，保持了冲击波最有效传递，减少了振动，保护凿岩机和钎具。
积极缓冲系统的工作原理与阿特拉斯ＣＯＰ１８３８凿岩机有明显不同，积极缓冲系统也可以说是主动缓冲系统，由于有关文献资料很少，不能完全了解其工作原理，只能根据手头现有资料，加以阐述。
５．３．２ 积极液压缓冲系统工作原理
５．３．２．１ 钎尾反弹力较小工况

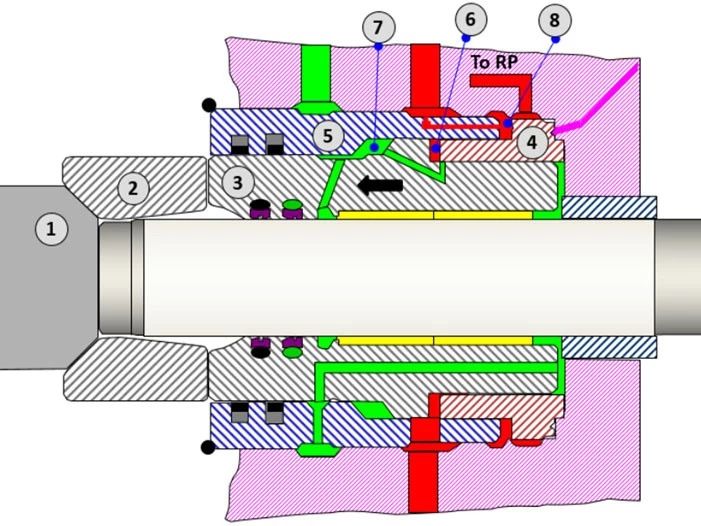

钎尾反弹力较小工况时缓冲系统工作原理见图１６。
油腔６和油腔８都通冲击进油，油腔６和油腔８内的压力推动套筒４到极右端位置。
油腔６通冲击进油，油腔７通泄油路，泄油路开启，推动缓冲活塞３向左运动。缓冲活塞３把钎尾１和钎尾套２推紧。
套筒５的位置始终不变。
５．３．２．２ 钎尾反弹力较大工况

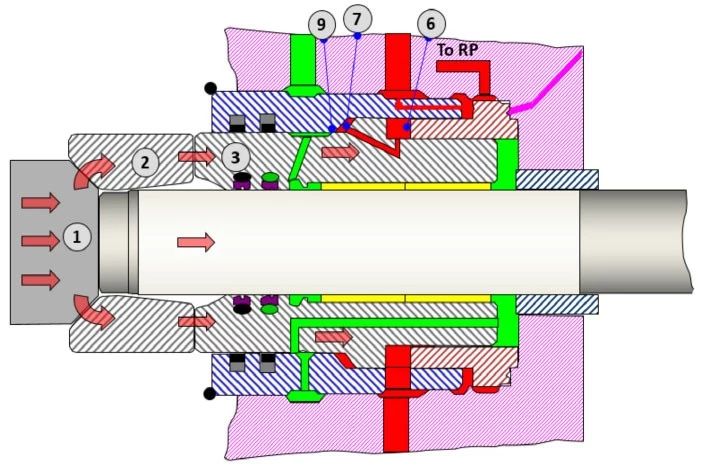

钎尾１反弹力较大时缓冲系统工作原理见图１７。钎尾１反弹力增大，油腔６内压力随之增大。推动缓冲活塞３向左运动，油腔７与泄油的通道９关闭，泄油路关闭。油腔７与油腔６连通，进高压油。由于油腔６与油腔７的面积差，缓冲活塞３保持向左运动。
５．３．２．３ 活塞回弹能量较大工况

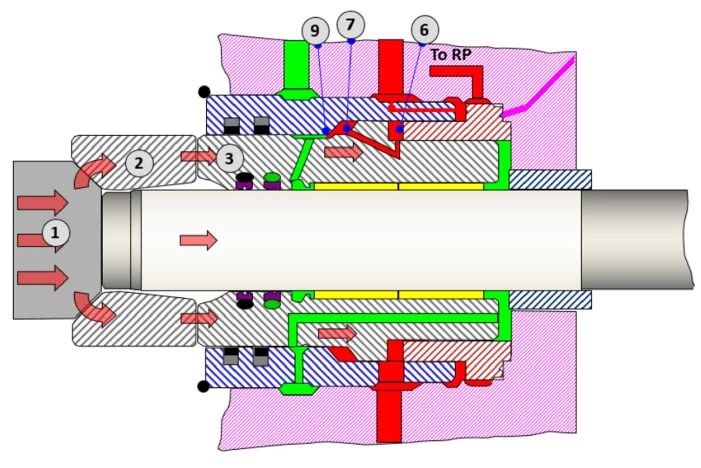

活塞回弹能量较大时缓冲系统工作原理见图１８。如果岩石很硬，活塞反弹速度大，因为有能量回收阀的作用，油腔６内油压增大，缓冲活塞３向左位移较小，油腔７与泄油路的通道９稍微开启，泄油路也稍微开启，形成节流，通过泄油吸收回程能量。
５．４ 活塞反弹能量回收阀
能量回收阀在实现活塞冲程换向的同时，可以回收活塞回弹能量用于下一次打击，具有更高的效率，减少气蚀危害，最佳地保护凿岩机。
活塞反弹能量回收是蒙特贝独特的结构与功能，其他公司凿岩机未见有类似结构与功能，由于有关文献资料很少，不能完全了解其工作原理，只能根据手头现有资料，加以阐述。

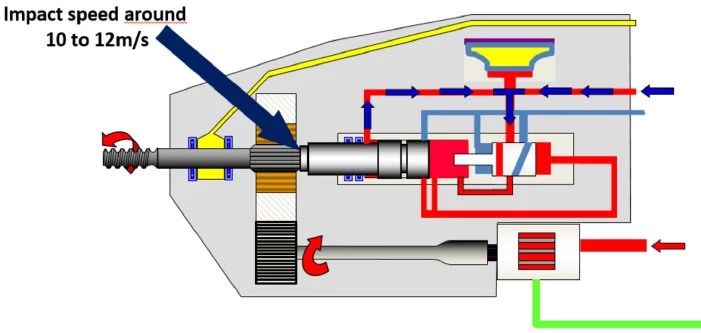

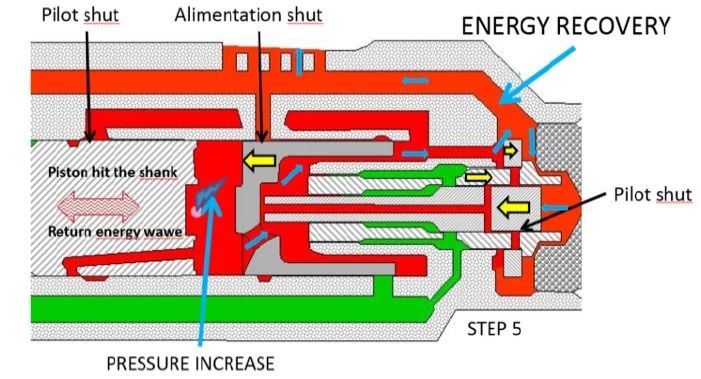

活塞回弹能量回收原理简化示意见图１９，当活塞以（１０～１２）ｍ／ｓ的速度撞击钎尾时，活塞上腔（右腔）与高压油切断油路，与回油油路尚未接通，活塞上腔（右腔）处于封闭状态，活塞与钎尾有暂短的接触以后，活塞反弹，活塞上腔（右腔）压力增加，推动分配阀左移，回收了活塞反弹能量。活塞回弹能量回收详细原理见图２０。
５．５ 液压反打系统

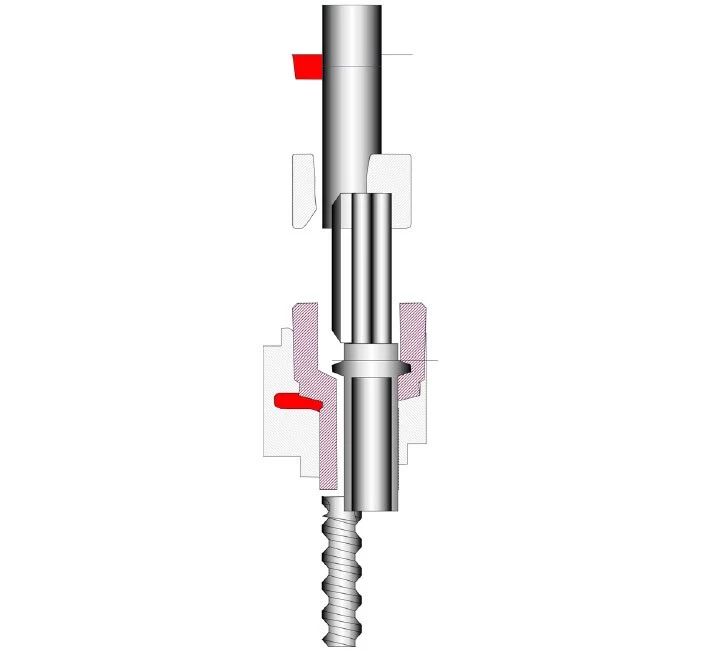

凿岩机液压反打系统示意见图２１，可以在卡钎时拔出钎杆，但是不能长时间反打，一般反打时间不超过１０秒。
阿特拉斯ＣＯＰ１８３８凿岩机反打系统是单独管路供油，蒙特贝凿岩机的液压反打系统由回转油压或冲击油压力驱动，减少了油管数量。
６ 蒙特贝公司液压凿岩机其他技术特点
６．１ 组合式活塞

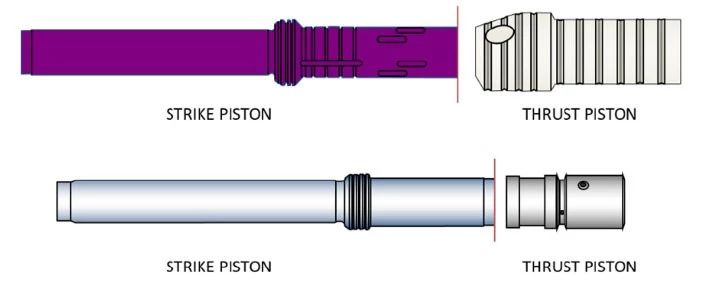

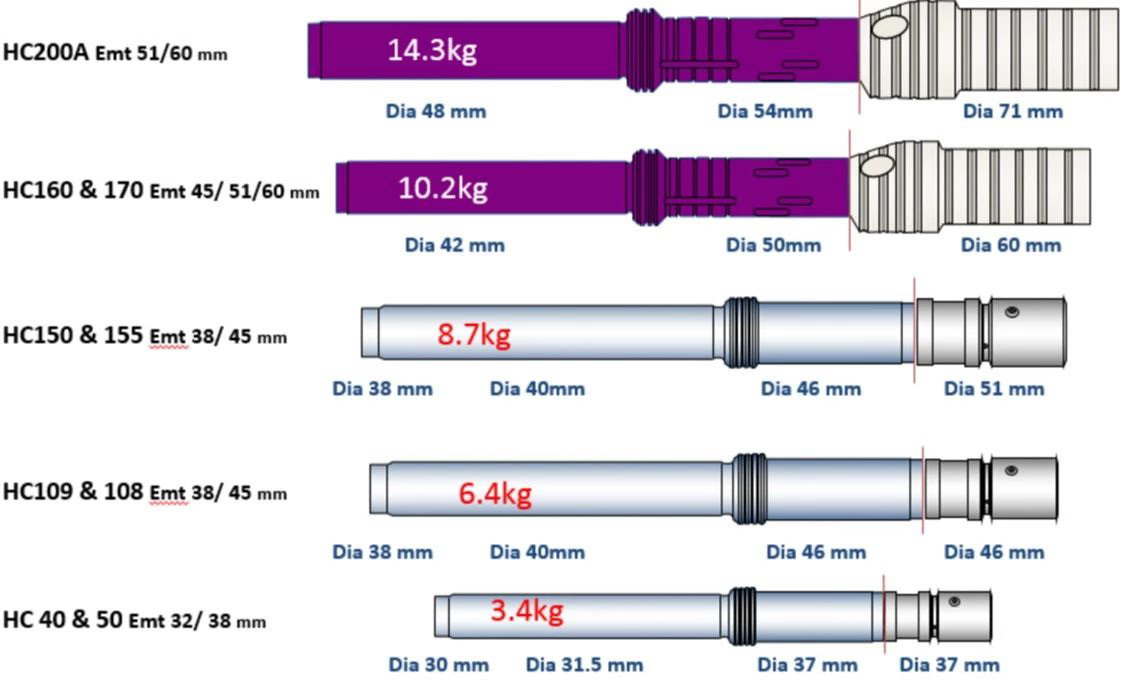

组合式活塞也是蒙特贝凿岩机独有技术。凿岩机活塞由打击活塞和推力活塞两个部分组成，见图２２。蒙特贝ＨＣ２００Ａ，ＨＣ１６０，ＨＣ１７０，ＨＣ１５０，ＨＣ１５５，ＨＣ１０９，ＨＣ１０８，ＨＣ４０，ＨＣ５０凿岩机组合式活塞的直径与质量见图２３。在撞击钎尾的时候，打击活塞和推力活塞两个部分是完全接触的。
６．２ 独特的冲击频率调节方式

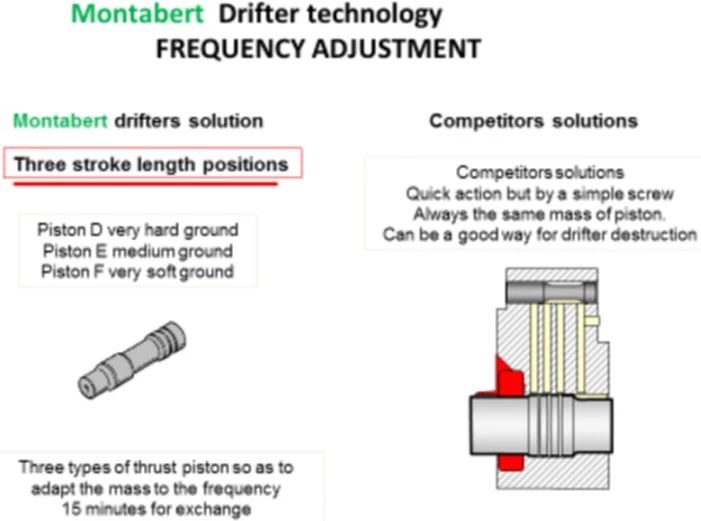

蒙特贝公司是更换推力活塞来实现的，三种不同长度的推力活塞Ｄ，Ｅ，Ｆ，（见表７），不仅能调节冲击频率，也可以改变推力活塞的质量，以适应不同冲击频率。更换推力活塞只需１５分钟时间。
其他公司凿岩机冲击频率调节方法，都是通过改变活塞回程换向信号孔位置来实现的，见图２４。
７ 蒙特贝液压凿岩机技术参数

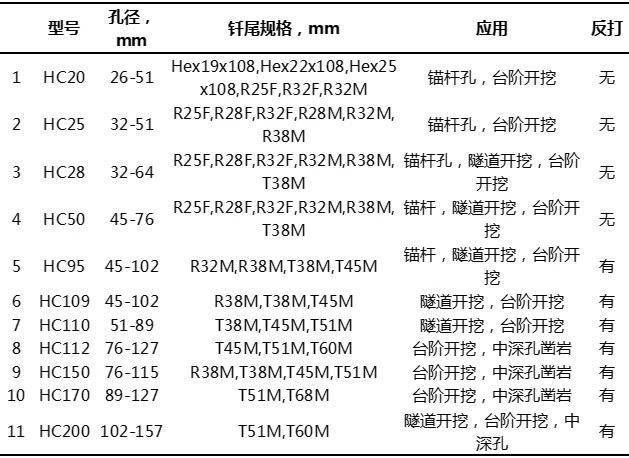

（１）孔径钎尾规格与应用见表８；

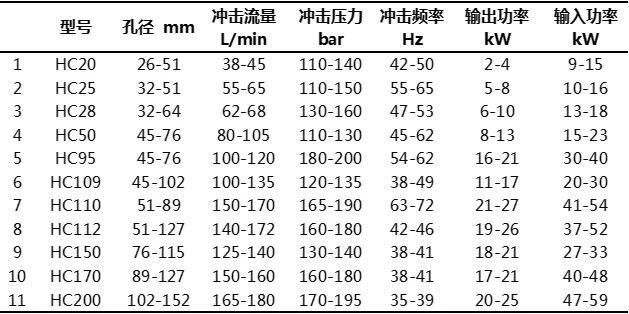

（２）冲击性能参数见表９；

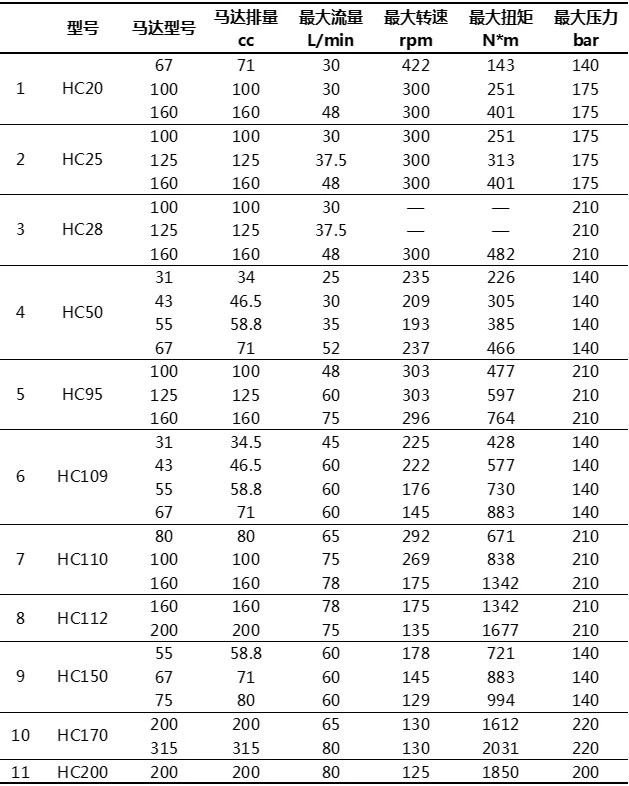

（３）回转性能参数见表１０；

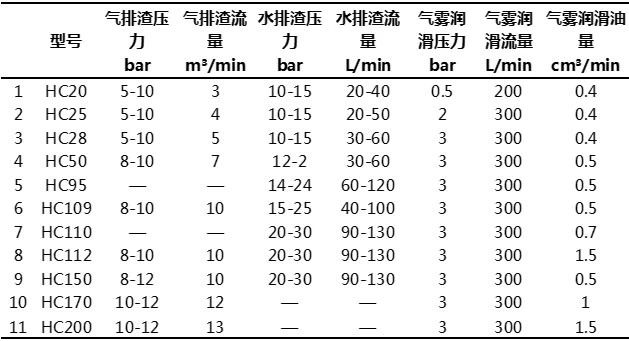

（４）气水油雾参数见表１１；

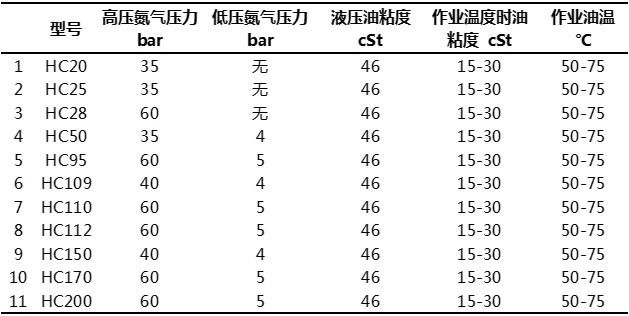

（５）蓄能器充气压力、液压油粘度与油温见表１２；

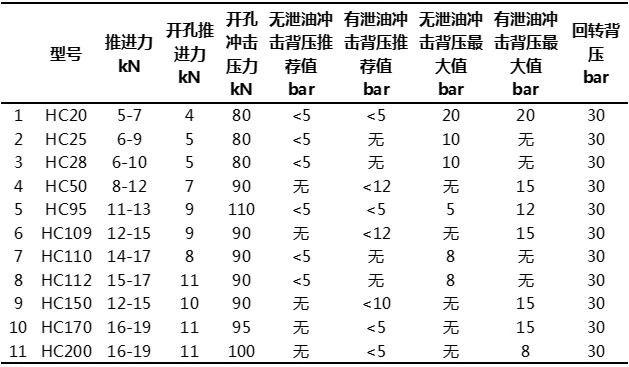

（６）推进力与系统各部分压力见表１３。
